TYPE C母座24PIN 夹板带板 六个焊盘 并一排 201 黄铜 LCP

结构设计与安装适配

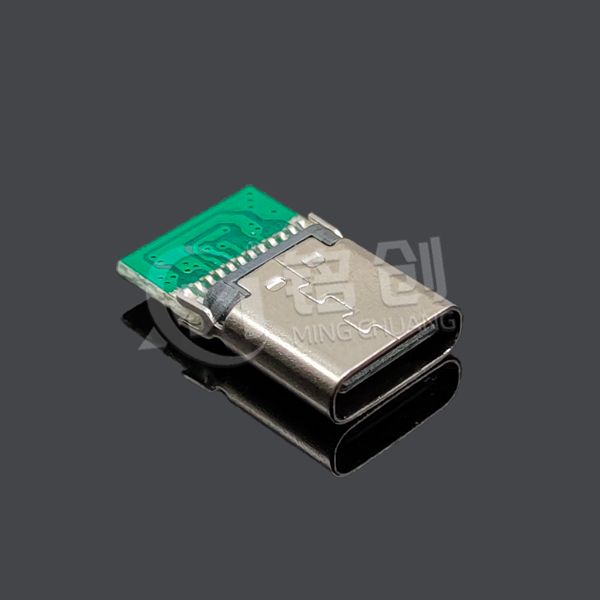

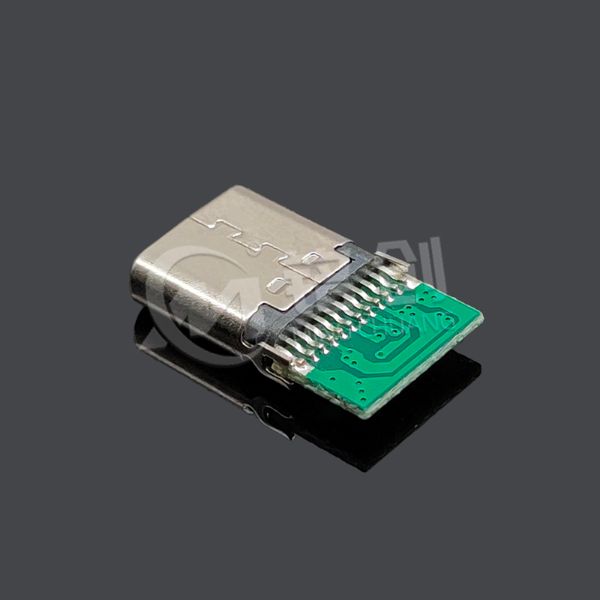

夹板带板核心结构：采用 “夹板 + 带板” 复合固定方式 —— 主体通过夹板（金属弹片）卡合在 PCB 板对应开槽内，带板（延伸的塑胶基板）与 PCB 表面贴合，形成 “机械卡合 + 焊接固定” 双重保障，抗拔力≥15N（较普通 SMT 母座提升 80%），耐振动性能满足 IEC 60068-2-6 标准（10Hz~2000Hz，15g 加速度）。

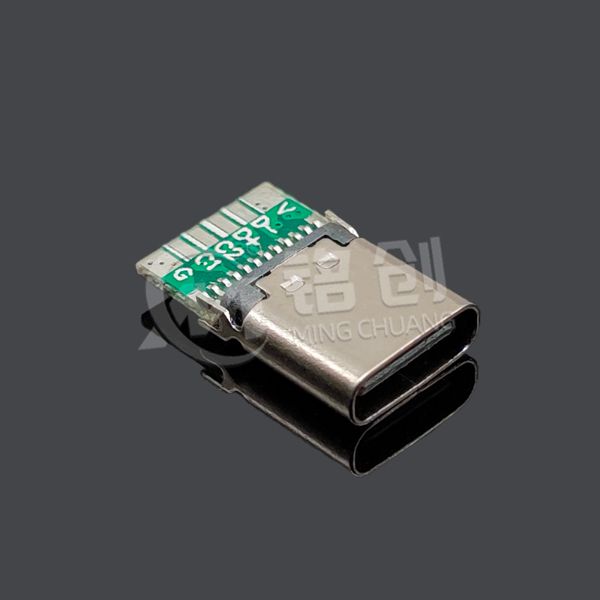

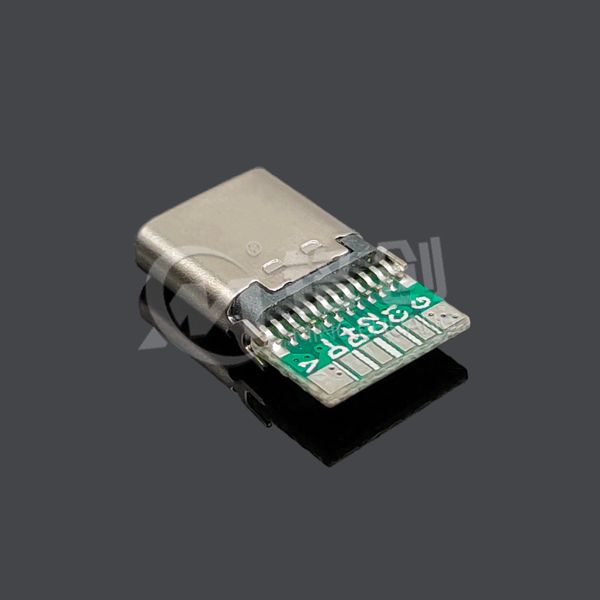

六个焊盘并一排布局：带板末端设置 6 个 SMT 焊盘（尺寸 2.0mm×1.0mm，间距 1.5mm），呈直线排列，简化 PCB 焊盘设计（无需复杂分布），降低焊接难度；焊盘与黄铜引脚直接导通，其中 2 个为电源地（GND）、2 个为电源正（VBUS）、2 个为信号地（SGND），兼顾供电与信号接地稳定性。
整体尺寸：长度 10.5mm，宽度 6.2mm，高度 3.8mm（夹板卡合后），适配中等空间设备布局，夹板厚度 0.3mm，兼容 PCB 板厚度 1.0~1.6mm。
材质组合与核心性能
优质材质特性：
外壳：201 不锈钢（含镍 3.5~5.5%），激光切割成型，表面拉丝处理，抗盐雾性能≥24 小时（优于普通铁壳），兼顾成本与抗腐蚀性；
引脚：高纯度黄铜（H62），导电率≥65% IACS，信号引脚镀金层厚度≥1.5μm（接触阻抗≤30mΩ），电源引脚镀锡（厚度 8μm），增强焊接性；
基座与带板：LCP 塑胶（玻璃纤维增强 25%），耐温≥260℃（适配回流焊），阻燃等级 UL94 V-0，长期使用无黄变、开裂。
24PIN 全功能支持：涵盖 4 对高速差分线（TX/RX）、CC/SBU 通信线、VBUS/VCONN 供电线，支持：
数据传输：USB3.2 Gen2（10Gbps）、兼容 USB2.0（480Mbps），满足智能家居数据同步、工业模块信号传输需求；
供电：PD 3.0 协议，最高支持 20V/3A（60W）快充，覆盖中高端数码配件（如便携显示器、游戏手柄底座）供电需求。
工艺与适配优势
精密制造工艺：
夹板弹片通过冲压折弯成型，弹性系数控制在 1.2~1.5N/mm，确保与 PCB 板卡合紧密且不损伤板体；
六个焊盘采用 “一体注塑 + 电镀” 工艺，与带板无缝衔接，避免虚焊（焊接良率≥99.5%）；
24PIN 引脚与 LCP 基座通过 “插入成型” 固定，引脚共面度≤±0.05mm，适配自动化 SMT 贴装。
替换与兼容优势：尺寸与接口规格符合行业通用标准，可直接替换同类型夹板母座，无需修改 PCB 板开槽与焊盘设计；TYPE C 正反盲插特性提升用户体验，避免误插损坏。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

接口与协议合规：符合 USB Implementers Forum（USB-IF）USB3.2 Gen2 规范及 PD 3.0 标准，通过兼容性测试，确保与 TYPE C 公头、快充设备的匹配性，避免传输中断、协议不兼容问题。
环保合规：全面符合欧盟 RoHS 3.0（2015/863/EU）及中国 GB/T 26572-2011，严格限制铅、汞、镉等 10 项有害物质，201 不锈钢、黄铜、LCP 等原材料均通过 SGS 环保检测，提供合规报告。
电气安全合规：符合 IEC 62368-1 安全标准，绝缘电阻≥1000MΩ（500V DC），耐电压≥500V AC（1 分钟无击穿）；电磁屏蔽效能≥45dB（1GHz 频段），满足 FCC Part 15 B 类 EMC 要求，避免干扰周边电子元件。
生产质量合规：遵循 ISO 9001 体系，全流程检测（夹板弹性、焊盘导通性、尺寸精度），每批次抽检 800pcs，不合格率≤0.15%，可提供批次质量报告。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

存储与运输
存储环境：温度 - 10℃~40℃，相对湿度 30%~60%，避免高温高湿、阳光直射或接触腐蚀性气体（如硫化氢、焊锡烟雾），防止 201 不锈钢外壳锈蚀、黄铜引脚氧化。
运输要求：防静电袋 + 硬纸托盘包装，每盘装 1000pcs，夹板弹片处垫缓冲泡棉，外贴 “轻压勿摔”“防静电” 标识，避免挤压导致夹板变形、焊盘损伤。
开封后：未使用产品需 48 小时内重新密封，暴露空气中不超过 72 小时，防止焊盘氧化影响焊接附着力。
安装操作
PCB 设计：夹板对应开槽尺寸需匹配（宽度 6.2mm±0.05mm，深度 0.3mm），六个焊盘布局与母座一致（间距 1.5mm±0.03mm）；高速差分线需控制阻抗 90Ω±10%，避开夹板金属部分（防止信号干扰）。
回流焊参数：预热段 150~180℃（60 秒），峰值段 250~260℃（≤10 秒），冷却速率≤3℃/ 秒，LCP 带板耐高温但需避免长时间高温（防止变形）。
安装后检测：用镊子轻拉母座，确认夹板卡合牢固（无松动）；通过 AOI 检测焊盘焊接质量，确保无虚焊、连焊（六个焊盘需全部导通）。
使用与维护
电流限制：VBUS 供电不得超过 3A（20V 时），避免长期过载导致黄铜电源引脚过热（黄铜导电性好但散热需配合 PCB 铜箔）。
插拔规范：垂直插拔公头，禁止倾斜或用力拉扯，夹板结构虽增强固定，但过度受力可能导致 PCB 板开槽变形（建议插拔寿命控制在 8000 次内）。
清洁维护：接口有灰尘时用干燥软毛刷清理，禁止用金属工具触碰引脚或夹板，防止划伤镀层或弹片失效。
禁忌事项
禁止私自拆卸夹板或修剪带板，否则会破坏结构强度，导致母座脱落或短路。
禁止用于高湿度（＞85% RH）或高盐雾环境（如海边设备），201 不锈钢抗腐蚀性有限，此类场景需改用 304 不锈钢款。
发现夹板松动、焊盘脱落或接触不良（如设备频繁断连）时，立即更换新母座，避免损坏公头或设备主板。
