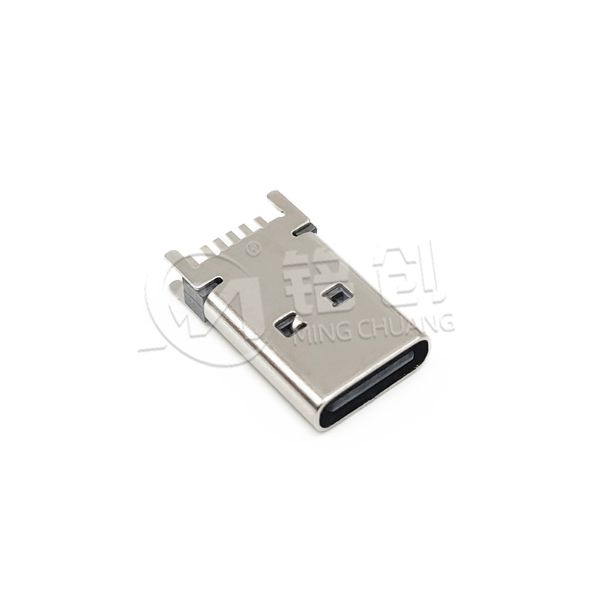

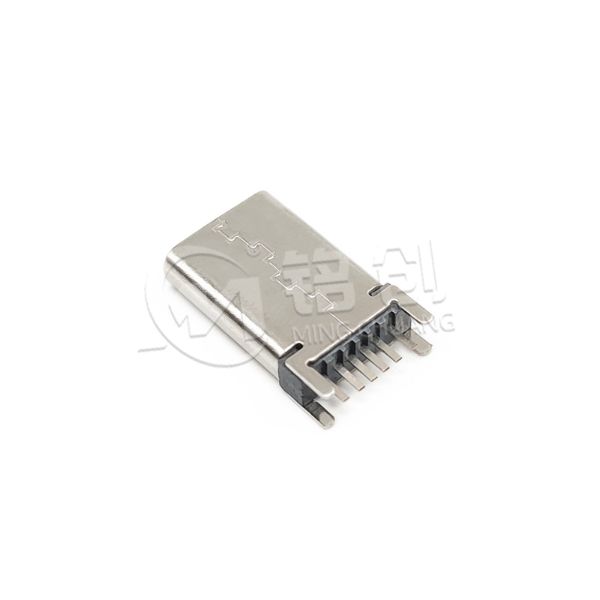

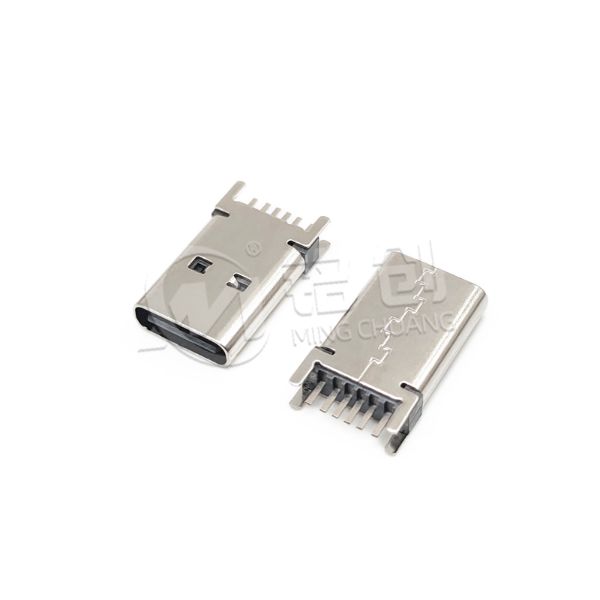

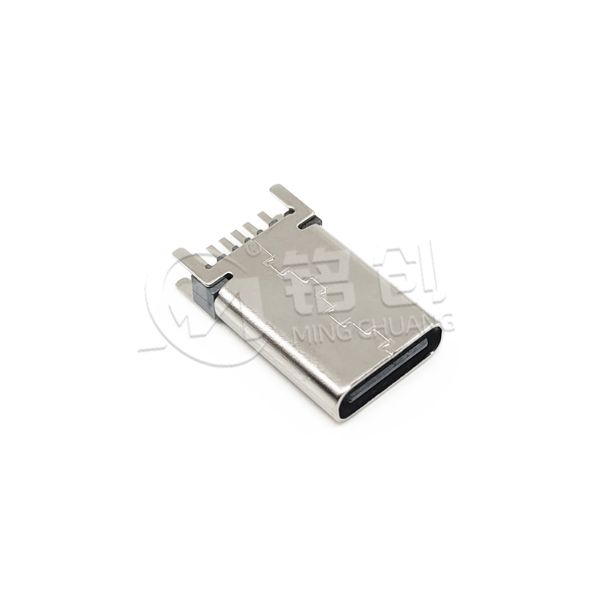

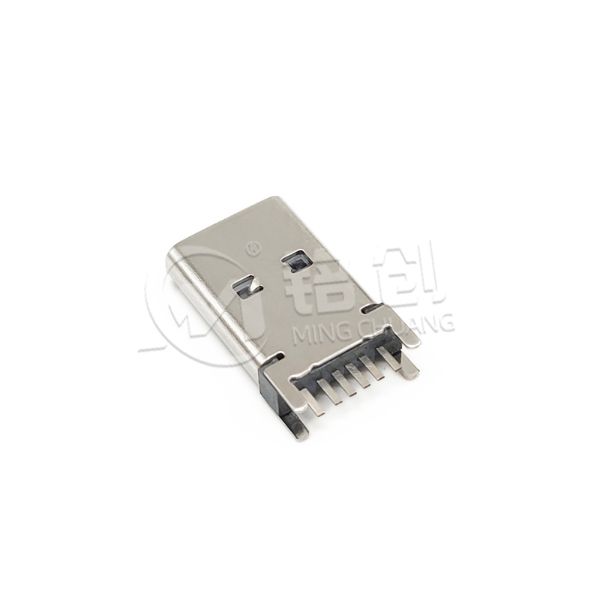

TYPE C母座6PIN 立插 L=13.0 不带钢片 304 黄铜 LCP 黑胶

结构设计与空间适配
立插垂直安装：采用 180° 垂直插装方式，PCB 板平面占用仅为卧贴式的 55%，特别适合 PCB 空间有限的小型设备（如智能音箱、无线充电器、迷你路由器）。13.0mm 高度经多行业验证，完美平衡空间占用与操作便利性，确保设备外壳无需特殊设计即可适配，大幅降低客户产品开发周期与成本。
无钢片精简设计：摒弃传统钢片加固结构，在保持核心性能（抗拔力≥4.2N）的同时，减轻产品重量 12%，降低材料与制造成本。此设计特别适合插拔频率中等（≤3000 次）的消费类电子产品，既满足日常使用需求，又能控制产品整体成本。
优质材质与核心性能
304 不锈钢外壳：采用食品级 304 不锈钢，表面电解抛光处理，抗盐雾测试达 48 小时，耐酸碱腐蚀，长期使用不生锈不变形，适合医疗、食品加工等对卫生要求高的设备环境。
高纯度黄铜引脚：采用 C26800 高纯度黄铜（导电率≥65% IACS），表面镀金处理（厚度≥0.8μm），接触阻抗稳定控制在≤50mΩ，确保充电与数据传输效率，支持 3A 额定电流，满足大多数中小功率设备供电需求。
LCP 黑胶基座：采用液晶聚合物（LCP）材料，UL94 V-0 阻燃等级，耐温高达 260℃，确保回流焊过程中不变形，同时具有优异的电气绝缘性能（绝缘电阻≥100MΩ），防止信号干扰与漏电风险。
工艺与适配优势
精密制造工艺：采用高速精密冲压与注塑一体化成型技术，立插引脚定位精度≤±0.1mm，确保与 PCB 板插孔完美匹配。产品尺寸严格遵循 USB-IF 标准，与市面主流 TYPE C 公头 100% 兼容，支持正反盲插，提升用户体验。
SMT/DIP 双兼容：既可采用标准 SMT 回流焊（峰值温度≤260℃，持续≤8 秒），也支持传统 DIP 插件焊接，适应不同生产工艺需求，降低客户产线改造成本。
高良率生产：全自动化生产线配合 AOI 光学检测，产品不良率控制在 0.1% 以下，每批次均可提供完整的质量检测报告，确保产品品质一致性。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

接口与传输标准合规
严格遵循 USB-IF 发布的 USB 2.0 规范（传输速率 480Mbps），通过 USB-IF 兼容性测试认证，与所有符合 USB 2.0/3.0 标准的 TYPE C 公头完全兼容，确保数据传输与充电功能稳定可靠。
6PIN 引脚分配：VCC (电源)+GND (地)+D+(数据正)+D-(数据负)+ID (识别)+NC (空脚)，满足基本充电与数据传输需求，适用于各类消费电子与工业控制设备。
环保合规
全面符合欧盟 RoHS 3.0 指令 (2015/863/EU) 和中国 GB/T 26572 标准，不含铅、汞、镉、六价铬等 10 项有害物质，所有原材料均通过 SGS 环保认证，可提供完整的环保检测报告，满足欧美、日韩等严苛市场准入要求。
304 不锈钢、黄铜、LCP 材料均为可回收材料，符合绿色制造与可持续发展理念。
电气安全合规
绝缘电阻≥100MΩ(500V DC)，耐电压≥500V AC (1 分钟无击穿)，确保使用安全。
符合 IEC 62368-1 安全标准，电气间隙与爬电距离均满足标准要求，有效防止电气故障与漏电风险。
FCC Part 15 B 类 EMC 认证，电磁辐射控制在≤54dBμV/m (30MHz~1GHz)，避免对周边无线模块 (如 WiFi、蓝牙) 造成干扰，确保设备整体稳定性。
生产与质量合规
ISO 9001:2015 质量管理体系认证，建立从原材料到成品的全流程质量管控。
原材料批次管控：每批 304 不锈钢、黄铜、LCP 材料均需提供材质证明与性能测试报告，确保材料品质。
成品 100% 电气测试：导通测试、绝缘测试、耐压测试全覆盖，确保产品出厂合格率 100%。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

存储与运输注意事项
存储环境：温度 - 5℃~35℃，相对湿度 25%~55%，干燥通风，远离热源与腐蚀性气体。
包装要求：防静电屏蔽袋 + 防潮剂 + 硬质纸箱，外箱标注 "防静电"" 防潮 ""轻放" 标识。
开封后：未使用产品须在 24 小时内重新密封，防止引脚氧化与灰尘污染。
安装操作注意事项
PCB 设计：插孔直径 0.8±0.05mm，焊盘尺寸符合规格书要求，确保引脚插入顺畅且焊接牢固。
回流焊参数：预热 90~120℃(60~90 秒)→峰值 250~260℃(≤8 秒)→冷却≤50℃，避免高温导致 LCP 变形。
插装检查：使用 AOI 或放大镜检查，确保母座垂直 (倾斜≤1°)，引脚无弯曲，焊接饱满无虚焊。
使用与维护注意事项
额定参数：最大工作电流 3A，电压 5V，严禁超负荷使用，防止引脚过热损坏。
插拔操作：垂直平稳插拔，避免倾斜或暴力拉扯，建议插拔寿命控制在 3000 次以内，不带钢片设计抗拔力较带钢片款弱 (约 80%)。
定期维护：使用干燥软毛刷清理接口内部灰尘，禁用金属工具，防止损坏内部结构。
