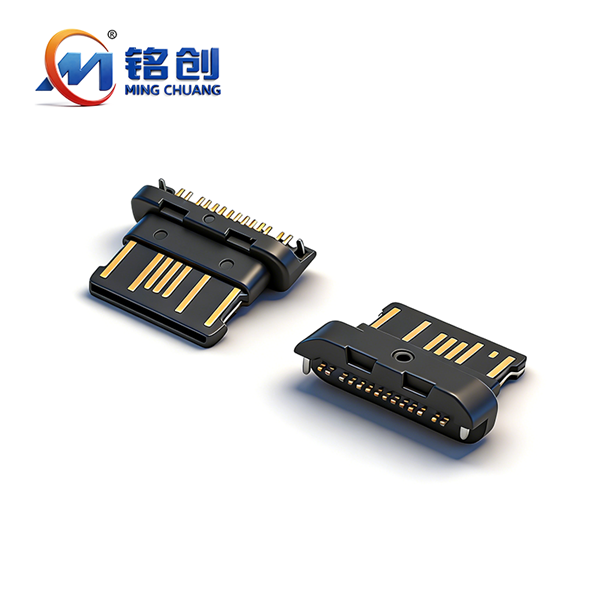

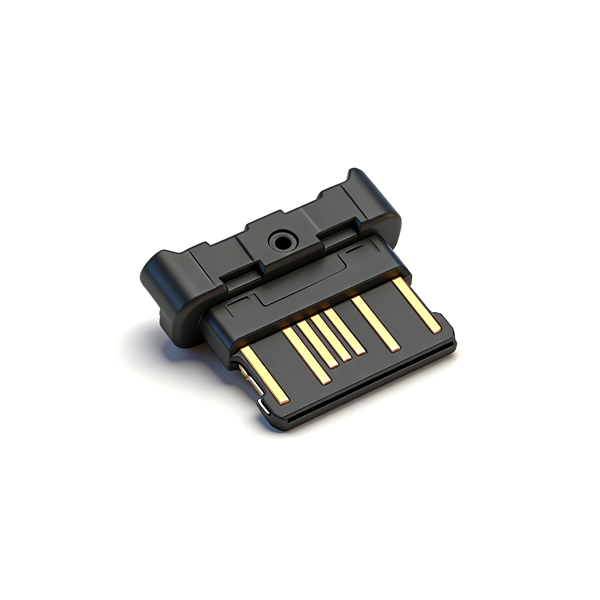

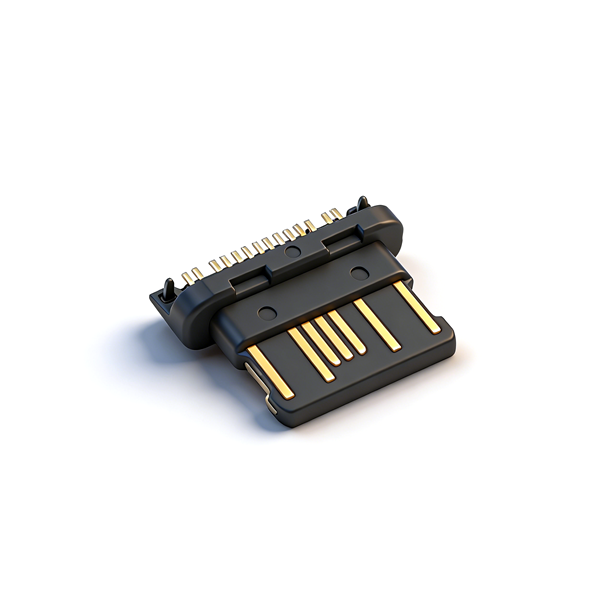

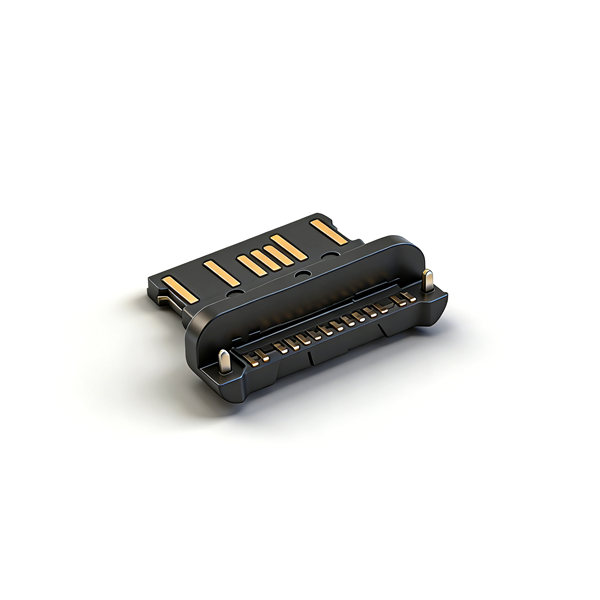

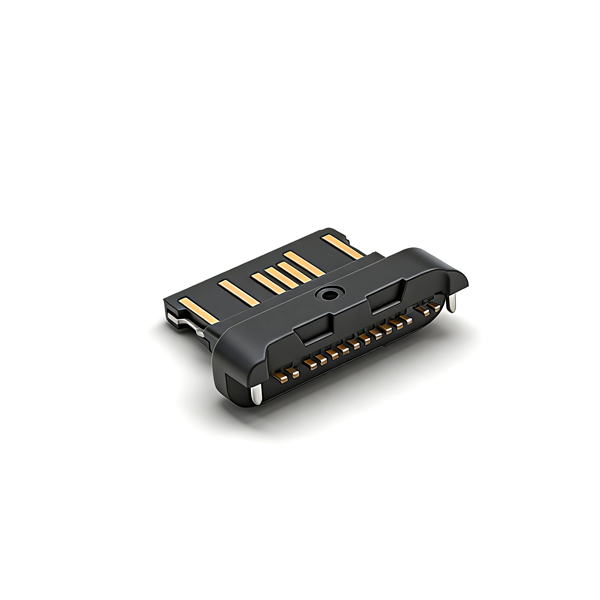

A031408A TYPE C母座14PIN 沉板1.6 后两脚插板SMT L=6.65 CH=0.00

核心优点

5A大电流承载，大功率快充适配性拉满：产品额定电流可达5.0A MAX，可稳定支持大功率快充供电需求；初始接触电阻≤40mΩ，导电损耗更低、发热更小，完美适配充电宝、快充充电器、储能电源、大功率消费电子等设备。
沉板1.6mm超薄设计，CH=0.00极致贴平布局：采用沉板1.6mm深度结构设计，CH=0.00接口与PCB板完全贴平，大幅降低整机厚度与安装占用空间，完美适配超薄型充电宝、轻薄数码产品、便携智能设备的极限空间布局需求。
后两脚插板+SMT双固定结构，安装稳固抗震动：采用后两脚插板定位+SMT贴片焊接双固定结构，插板定位大幅提升贴装精度，有效规避贴装偏移、虚焊问题；SMT焊接增强焊接附着力，双重固定抗松脱、抗震动、抗弯折性能优异，适配车载配件、便携移动设备等高震动使用场景，自动化贴片良率高。
10000次超长插拔寿命，高频使用稳定：端子采用C7025高弹性铜合金基材，接触区镀金15u" MIN，焊锡区镀金1u" MIN，抗氧化、耐磨损、抗疲劳性能优异；官方插拔寿命可达10000次循环，远超行业基础标准，高频次插拔后仍可保持稳定的电气与机械性能，使用寿命更长。
宽温耐候+耐高温工艺，适配严苛环境：工作温度范围覆盖-40℃~+85℃，宽温域适配高低温严苛环境；可承受SMT回流焊峰值260℃±5℃高温，无起泡、胶体熔化、尺寸变形问题，完美适配自动化SMT高速贴片产线。
14PIN精简全功能布局，兼顾成本与性能：采用14PIN精简型Type-C引脚布局，1.00mm标准引脚间距，完整覆盖快充供电、CC协议通信、USB2.0高速数据传输核心功能，精简设计大幅优化成本，同时满足主流消费电子设备的功能需求。
高精度公差管控，量产一致性极佳：严格执行行业高标准公差要求，精密尺寸公差±0.05mm，常规尺寸±0.20mm，尺寸精度稳定，批量装配一致性极佳，有效提升自动化产线贴装良率，降低生产损耗。
阻燃环保材质，安全合规有保障：胶芯采用LCP UL94 V-0级阻燃工程塑胶，防火安全性能达标，可有效规避高温起火风险；产品全面符合RoHS、REACH环保标准，无有害物质，适配全球市场合规要求；采用行业通用编带卷装包装，完美适配全自动贴片机上料。

CAD图纸 PDF图纸 3D图纸

产品详情产品合规性注意事项

产品型号	A031408A
产品全称	TYPE C母座14PIN 沉板1.6mm 后两脚插板SMT L=6.65 CH=0.00
核心结构	沉板1.6mm设计、后两脚插板定位+SMT贴片焊接双固定、14PIN精简全功能引脚、LCP耐高温阻燃胶芯、C7025铜合金端子、SUS304不锈钢中板
核心尺寸	主体长度L=6.65mm，沉板深度1.6mm，CH=0.00，接口总长7.33mm，总宽14.023mm，总高4.45mm，引脚间距1.00mm，单位mm，图纸比例1:1
引脚配置	14PIN Type-C布局，引脚定义包含A1/B12(GND)、A4/B9(VBUS)、A5(CC1)、B5(CC2)、A6(DP)、B6(DP2)、A7(DM)、B7(DM2)、A8(SBU1)、B8(VBUS)、A9/B4(VBUS)、A12/B1(GND)，支持快充供电、CC协议通信、USB2.0数据传输
版本发行	2024年04月26日新版发行，版本号REV.A
公差标准	精密尺寸±0.05mm，常规尺寸±0.20mm，外形尺寸±0.25mm，普通尺寸±0.30mm，角度公差±1°，未注公差±0.05mm
环保标准	符合RoHS、REACH环保合规要求
标准包装	编带卷装1500/卷（TAPE & REEL），适配全自动贴片机上料
材质规格	胶芯为LCP UL94 V-0级阻燃工程塑胶，端子为C7025铜合金T=0.15mm，中板为SUS304不锈钢T=0.15mm
电气额定值	额定电流5.0A MAX，额定电压12V DC/AC

一、电气性能参数
引脚配置	14PIN Type-C精简全功能布局，引脚间距1.00mm
功能覆盖	5A大功率快充供电、CC协议通信、USB2.0高速数据传输、正反插识别
额定电流	5.0A MAX
额定电压	12V DC/AC
接触电阻	≤40mΩ MAX.（初始最大值）
绝缘电阻	≥100MΩ MIN.
耐电压	AC 100V，无击穿、无飞弧
镀层规格	端子接触区镀金15u" MIN，焊锡区镀金1u" MIN；锡附着率≥95%
二、机械性能参数
结构形式	沉板1.6mm设计、后两脚插板定位+SMT贴片焊接双固定、LCP阻燃胶芯、不锈钢中板加固结构
插拔寿命	≥10000次循环（最小值）
插入力	5N~20N（0.5~2.0kgf）
拔出力	5N~20N（≥0.5kgf）
接口规范	符合USB Type-C标准接口规范
三、尺寸与公差标准
主体长度	L=6.65mm
沉板深度	1.6mm
接口平齐高度	CH=0.00，与PCB板完全贴平
接口总长	7.33mm
接口总宽	14.023mm
接口总高	4.45mm
引脚间距	1.00mm（标准PITCH）
精密尺寸公差	±0.05mm
常规尺寸公差	±0.20mm
外形尺寸公差	±0.25mm
普通尺寸公差	±0.30mm
角度公差	±1°
未注公差	±0.05mm
图纸比例	1:1，单位mm
四、环境与工艺参数
主体材质	胶芯为LCP UL94 V-0级阻燃工程塑胶，端子为C7025高弹性铜合金T=0.15mm，中板为SUS304不锈钢T=0.15mm
端子镀层工艺	接触区镀金Au 15u" MIN，焊锡区镀金Au 1u" MIN，整体镀镍打底
焊接工艺	适配SMT回流焊，峰值温度260℃±5℃，无起泡、胶体熔化、尺寸变形
工作温度	-40℃~+85℃
环保合规	符合RoHS、REACH环保合规要求，胶芯符合UL94 V-0阻燃标准
安装方式	沉板插板+SMT贴片焊接，适配自动化高速贴片产线
五、包装规格参数
包装形式	编带卷装1500/卷（TAPE & REEL）
载带规格	行业标准载带设计，适配全自动贴片机上料要求
适配场景	完美适配全自动贴片机上料，仓储、运输、生产全流程便捷高效
六、合规性声明
合规性总声明	本产品严格遵守国际及行业认证标准，确保其在安全和环保方面的符合性
ISO 9001 质量管理体系认证	确保产品设计和生产符合国际质量管理标准
REACH 认证	符合欧盟化学品注册、评估、授权和限制法规，确保材料无害且环保
RoHS 认证	遵守欧盟电子电气设备中有害物质限制指令，保障用户健康
UL94 阻燃认证	胶芯材质符合UL94 V-0级阻燃标准，防火安全性能达标

一、沉板结构安装规范
产品为沉板1.6mm结构，PCB板需严格按照图纸设计沉板开孔尺寸与公差，确保沉板深度精准，保证CH=0.00接口与PCB板完全贴平，避免沉板开孔尺寸偏差导致接口翘起、安装不到位、焊接虚焊问题；机壳设计需预留标准公头插入深度，避免插不到位、插拔卡滞，同时做好机壳倒角，避免刮伤产品结构。
二、焊接与安装规范
产品为后两脚插板+SMT贴片双固定结构，SMT贴装时，必须保证插板脚与PCB板插板孔精准对位，贴片引脚与焊盘完全贴合，控制安装垂直度，避免贴装偏移、焊盘错位、引脚连锡、插脚弯折；回流焊峰值温度需严格控制在260℃±5℃范围内，且高温停留时间不可超过行业标准，手工焊接需控制烙铁温度与焊接时间，防止LCP胶芯受热变形、引脚镀层氧化损坏、镀金层磨损；焊接完成后需清理引脚残留焊锡，避免连锡、短路问题。
三、PCB布局与安装适配要求
PCB板焊盘尺寸、插板孔径、定位孔位置、1.00mm引脚间距需严格按照产品图纸设计，差分信号引脚需做90Ω阻抗匹配处理，差分线需做等长、等宽、平行布线设计，预留充足的沉板安装空间，避免产品与周边电子元器件、设备壳体发生物理干涉；推荐PCB布局公差控制在±0.05mm以内，保障插装的精准度与贴装良率，避免引脚连锡、虚焊、假焊、高速信号传输异常问题。
四、插拔与使用规范
产品插拔时需保持公头与母座水平对齐，均匀施力，禁止暴力插拔、斜向插拔、晃动插拔，防止引脚变形、壳体开裂、插板脚断裂、结构松动，避免影响产品电气性能与使用寿命；禁止使用非标、变形、损坏的Type-C公头进行插拔，防止接口内部结构损坏、接触不良、短路、信号传输异常等问题；产品达到额定10000次插拔寿命后，需全面检测电气与机械性能，确认合格后方可继续使用。
五、环境与储存要求
产品需储存在干燥、无尘、无腐蚀性气体的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、强紫外线环境中，防止LCP胶芯老化、金属镀层氧化、端子弹性失效；产品开封后需尽快使用，避免长期裸露存放影响镀层质量与焊接性能，尤其避免镀金层氧化导致可焊性下降。
六、运输与周转规范
产品运输与生产周转过程中，需保持原包装完整，禁止剧烈撞击、挤压、跌落编带卷盘，防止载带变形、产品脱落、引脚弯折、结构变形；编带开封后，需避免拉扯、弯折载带，防止剥离力异常影响全自动贴片机自动上料，避免1.00mm间距引脚变形损坏。
七、静电防护规范
产品为静电敏感器件，CC协议引脚、差分信号引脚对静电敏感，生产、转运、装配全流程需做好防静电措施，操作人员需佩戴防静电手环、使用防静电工作台与设备，避免静电击穿损坏产品内部结构、镀金镀层与信号传输通道。
八、电气安全规范
产品仅可在额定规格范围内使用，额定电流5.0A MAX、额定电压12V DC/AC，禁止超额定电流、超额定电压使用，防止产品过热、烧毁，引发安全隐患；若产品出现端子变形、镀层脱落、壳体开裂、信号传输异常、接触电阻超标、发热异常等情况，需立即更换，不可继续使用。
