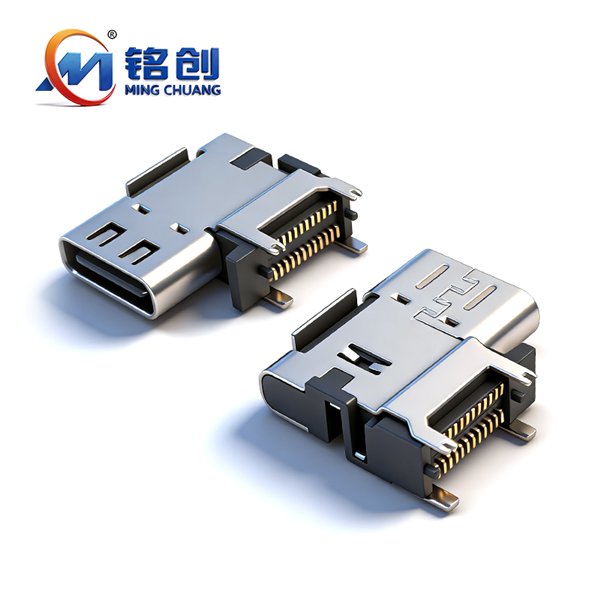

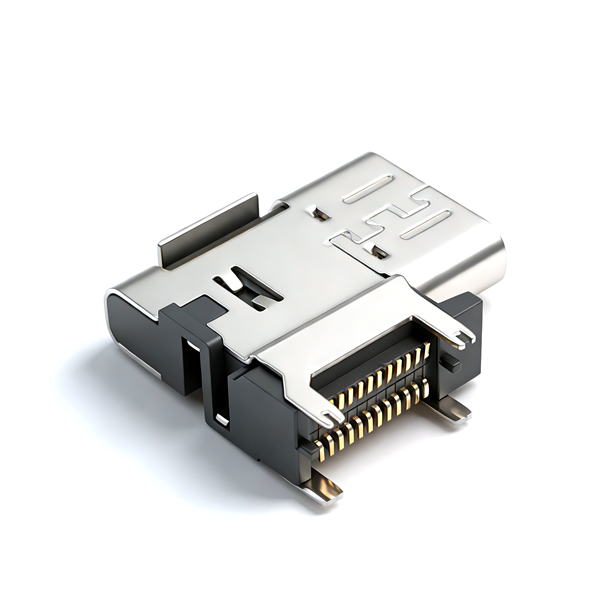

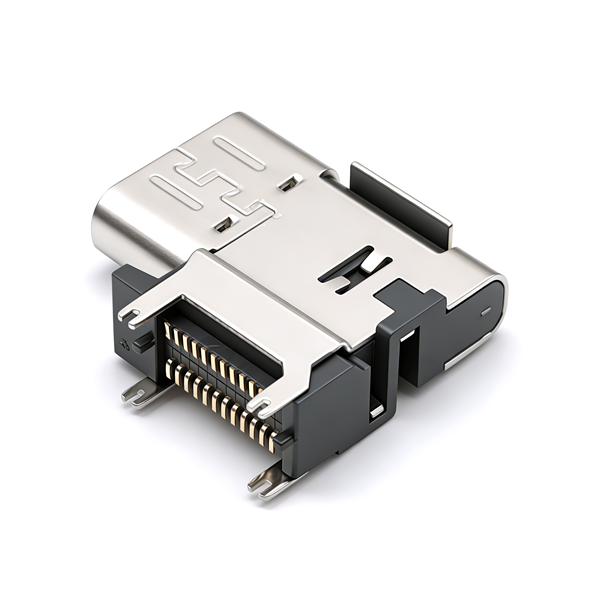

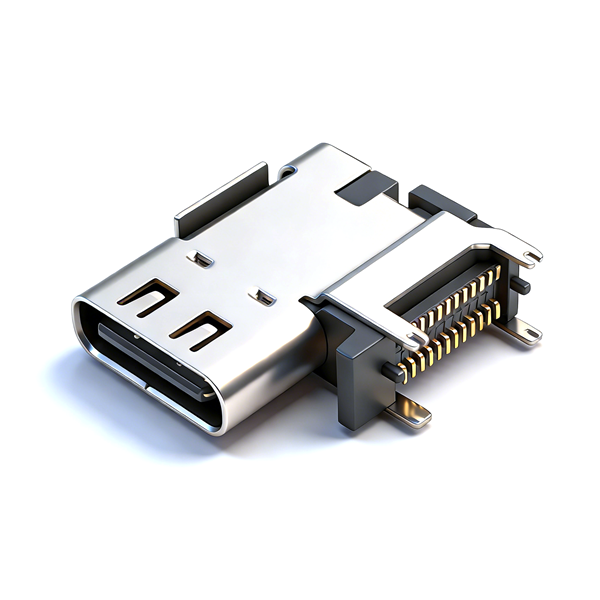

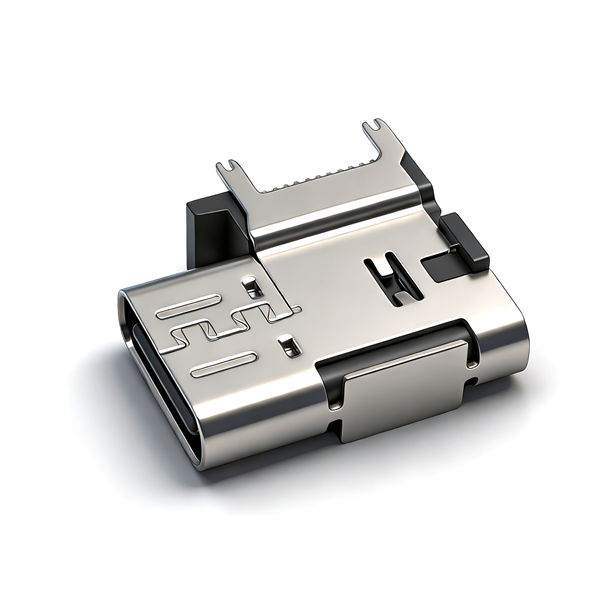

A032411A TYPE C母座24PIN 侧贴四鱼叉脚插板SMT L=14.3 CH=7.20

核心优点

24PIN全功能引脚，USB3.1高速传输+快充双支持：完整保留USB3.1 Gen1/Gen2高速数据传输引脚，传输速率可达10Gbps，同时支持5A大电流PD快充，完美满足高速数据传输与大功率充电双重需求。
侧贴+四鱼叉脚插板混合结构，安装稳固性拉满：采用SMT贴片+四脚鱼叉脚插板DIP双重固定结构，焊接后与PCB板咬合力极强，抗震动、抗冲击、抗插拔能力远超纯贴片结构，长期高频使用不易松动、脱落或歪斜。
CH=7.20黄金高度，通用性与空间性完美平衡：接口高度CH=7.20mm为行业主流通用高度，可直接替换绝大多数同规格旧款产品，无需修改设备模具；同时能有效避开PCB板上大部分常规元器件，安装适配性极佳。
5A大电流承载，快充性能强劲：额定电流可达5A，完美适配PD、QC、SCP等主流快充协议，电力传输损耗低，发热控制稳定，满足笔记本电脑、平板、移动电源等各类大功率充电设备需求。
高性能C18400端子，超长使用寿命：端子采用C18400高性能铜合金，导电性能优异，接触点镀金3u"，抗氧化、抗磨损、抗硫化能力强，官方插拔寿命≥10000次，长期使用接触电阻稳定。
耐高温LCP胶芯，焊接性能优异：胶芯采用黑色LCP UL94V-0级阻燃耐高温工程塑料，可承受260℃±5℃标准回流焊高温，焊接过程中无起泡、无变形、无变色，焊接良率高。
高精度公差管控，适配性广泛：严格执行行业高标准公差要求，精密尺寸公差±0.05mm，常规尺寸±0.20mm，角度公差±1°，批量生产尺寸精度稳定，适配所有标准TYPE-C公头。
编带卷装包装，适配自动化生产：采用行业标准编带卷装包装，550个/卷，剥离角度165°-180°，剥离力稳定，完美适配全自动贴片机上料，大幅提升生产效率。

CAD图纸 PDF图纸 3D图纸

产品详情产品合规性注意事项

产品型号	A032411A
产品全称	TYPE C母座24PIN 侧贴四鱼叉脚插板SMT L=14.3 CH=7.20
核心结构	侧贴式、四鱼叉脚插板SMT+DIP混合结构、24PIN全功能引脚、LCP一体化胶芯、不锈钢外壳+中板结构
核心尺寸	总长度11.67±0.15mm（L=14.3），总宽8.34±0.06/0.02mm，总高4.45±0.10mm，接口高度CH=7.20mm，单位mm，图纸比例1:1
引脚配置	24PIN标准TYPE-C全功能引脚布局，支持USB3.1 Gen1/Gen2高速数据传输、5A快充、正反插识别、CC协议通信
版本发行	2024年07月12日新版发行，版本号REV.A
公差标准	精密尺寸±0.05mm，常规尺寸±0.20mm，外形尺寸±0.25mm，角度公差±1°
环保标准	符合RoHS、REACH环保合规要求
标准包装	编带卷装（TAPE & REEL），550个/卷
材质规格	胶芯为黑色LCP UL94V-0耐高温工程塑料，端子为C18400铜合金T=0.15mm，外壳为SUS304不锈钢T=0.30mm，中板为SUS304不锈钢T=0.15mm
电气额定值	额定电流5A，额定电压5.0V DC/AC

一、电气性能参数
引脚配置	24PIN标准TYPE-C全功能布局
功能覆盖	USB3.1 Gen1/Gen2高速数据传输（10Gbps）、5A快充供电、正反插识别、CC协议通信
额定电流	5A
额定电压	5.0V DC/AC
接触电阻	≤40mΩ（初始最大值）
绝缘电阻	≥100MΩ（最小值）
耐电压	AC 100V MIN.（最小值）
二、机械性能参数
结构形式	侧贴式、四鱼叉脚插板SMT+DIP混合结构、LCP一体化胶芯、不锈钢外壳+中板结构
插拔寿命	≥10000次循环（最小值）
插入力	5-20N（0.5~2.0kgf）
拔出力	8-20N（寿命测试后≥6N）
接口规范	完全符合USB3.1标准Type-C接口规范
三、尺寸与公差标准
总长度	11.67±0.15mm（L=14.3）
总宽度	8.34±0.06/0.02mm
总高度	4.45±0.10mm
接口高度	CH=7.20mm（行业主流通用高度）
鱼叉脚尺寸	0.80±0.10mm
外形尺寸公差	±0.25mm
常规尺寸公差	±0.20mm
精密尺寸公差	±0.05mm
角度公差	±1°
图纸比例	1:1，单位mm
四、环境与工艺参数
主体材质	胶芯为黑色LCP UL94V-0耐高温工程塑料，端子为C18400铜合金T=0.15mm，外壳为SUS304不锈钢T=0.30mm，中板为SUS304不锈钢T=0.15mm
端子镀层工艺	接触点镀金3u" Min.，焊接区镀锡1u" Min.，镍底40u" Min.（盐雾测试48H）
外壳镀层工艺	镀镍处理，镍层厚度50u" Min.
焊接工艺	适配SMT回流焊+DIP波峰焊，峰值温度260℃±5℃
工作温度	-40℃~+85℃
环保合规	符合RoHS、REACH环保合规要求
安装方式	侧贴四鱼叉脚插板SMT+DIP，适配全自动贴片机+插件生产线
五、包装规格参数
包装形式	编带卷装（TAPE & REEL）
每卷数量	550个/卷
载带规格	行业标准载带设计，剥离角度165°-180°，剥离力稳定
适配场景	完美适配全自动贴片机上料，仓储、运输、生产全流程便捷高效
六、合规性声明
合规性总声明	本产品严格遵守国际及行业认证标准，确保其在安全和环保方面的符合性
ISO 9001 质量管理体系认证	确保产品设计和生产符合国际质量管理标准
REACH 认证	符合欧盟化学品注册、评估、授权和限制法规，确保材料无害且环保
RoHS 认证	遵守欧盟电子电气设备中有害物质限制指令，保障用户健康

一、焊接工艺规范
SMT回流焊峰值温度需严格控制在260℃±5℃范围内，高温停留时间不可超过5秒，防止LCP胶芯受热变形、起泡、变色，以及端子镀层氧化损坏；四鱼叉脚需完全插入PCB板对应的孔位并自然展开，确保焊接后咬合力充足；先完成SMT贴片焊接，再进行DIP波峰焊，避免焊接顺序错误导致产品损坏。
二、PCB布局与安装适配要求
PCB板焊盘尺寸、插板孔径、定位孔位置需严格按照产品图纸推荐设计，推荐PCB布局公差控制在±0.05mm以内；需预留7.20mm的接口垂直空间，避免产品与PCB板上周边元器件发生物理干涉；确保PCB板平整度良好，防止安装后产品歪斜影响高速信号传输质量。
三、高速信号传输特殊要求
为保证USB3.1高速信号传输质量，PCB板上高速差分信号线（TX+/-, RX+/-）需做阻抗匹配设计，阻抗控制在90Ω±10%；差分信号线需等长布线，长度差控制在5mil以内；避免高速信号线与电源线、地线平行布线，防止信号干扰。
四、侧插安装特殊要求
侧插安装时需确保接口与设备壳体开孔精准对齐，接口边缘与壳体边缘保持平行，避免安装歪斜导致插拔不畅；需预留足够的插拔操作空间，防止公头插拔时与设备壳体发生碰撞；CH=7.20mm为通用高度，可直接替换同规格旧款产品，无需修改模具。
五、插拔与使用规范
产品插拔时需保持公头与母座水平对齐，均匀施力，禁止暴力插拔、斜向插拔、晃动插拔，防止引脚变形、壳体开裂、鱼叉脚断裂；禁止与非标准、非标定制、损坏变形的公头进行插拔，防止接口内部结构损坏、接触不良、短路等问题。
六、环境与储存要求
产品需储存在干燥、无尘、无腐蚀性气体的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、强紫外线环境中，防止胶芯老化、金属镀层氧化；产品开封后需尽快使用，避免长期裸露存放影响焊接性能。
七、运输与周转规范
产品运输与生产周转过程中，需保持编带卷装包装完整，禁止剧烈撞击、挤压、跌落卷盘，防止载带变形、产品脱落、引脚弯折；编带开封后，需避免拉扯、弯折载带，防止剥离力异常影响全自动贴片机自动上料。
八、静电防护规范
产品为静电敏感器件，生产、转运、装配全流程需做好防静电措施，操作人员需佩戴防静电手环、穿着防静电服，使用防静电工作台与设备，避免静电击穿损坏产品内部高速信号引脚与镀层。
九、电气安全规范
产品仅可在额定规格范围内使用，额定电流5A、额定电压5.0V DC/AC，禁止超额定电流、超额定电压使用，防止产品过热、烧毁，引发安全隐患；产品达到额定10000次插拔寿命后，需全面检测电气与机械性能，确认合格后方可继续使用。
十、返修与维护规范
产品返修时，需使用专用工具进行拆卸和焊接，避免暴力拆解导致PCB板和产品损坏；避免多次重复焊接同一引脚，以免导致焊盘脱落或产品内部结构损坏；如产品出现高速信号传输异常或故障，建议更换新品，请勿自行拆解维修。
