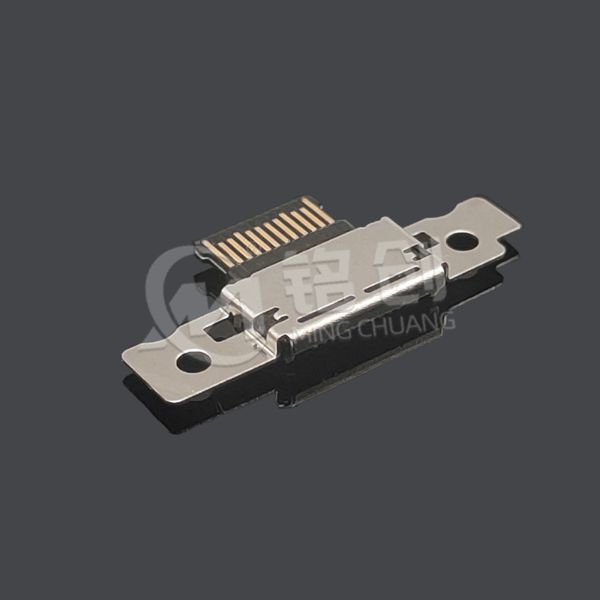

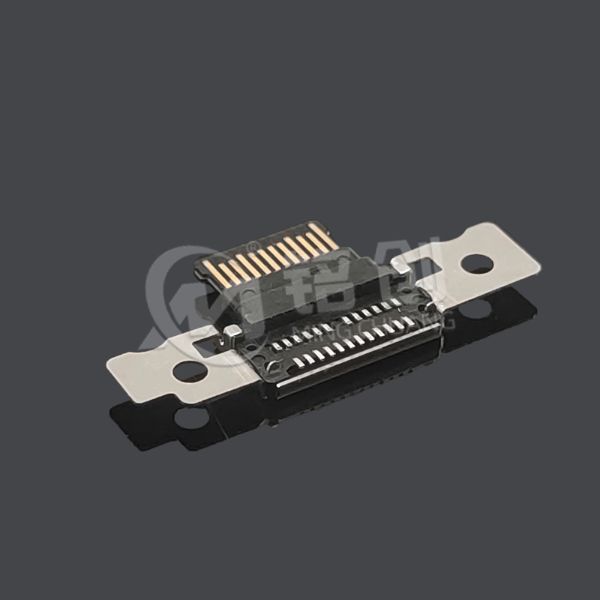

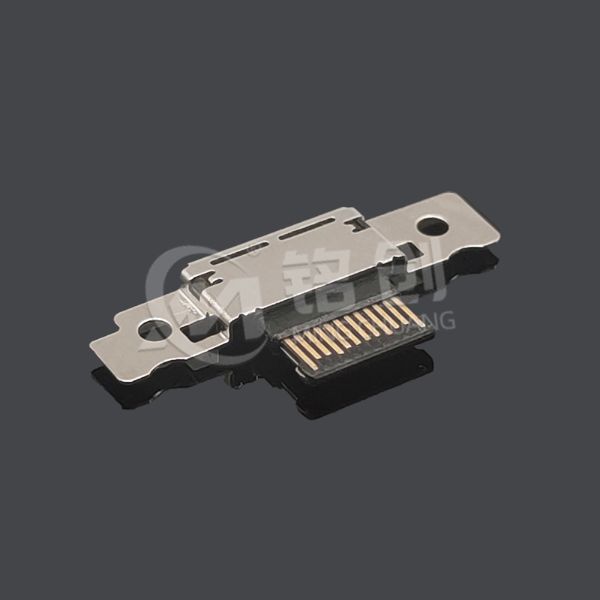

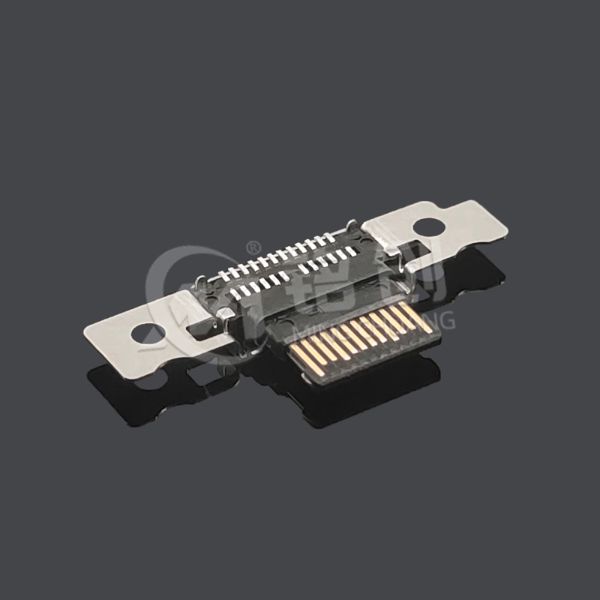

TYPE C母座24PIN 沉板超薄款 露舌带锁孔 CH=0.25

结构设计与空间优势
沉板超薄设计：采用沉板安装方式（PCB 板对应位置开槽），母座主体嵌入 PCB 板内，仅露舌片在外，实现 CH=0.25mm（公差 ±0.03mm）的超低高度，较常规沉板母座（≥0.5mm）厚度减少 50%，完美适配厚度≤3mm 的超薄设备（如智能手表表体、微型传感器）。
露舌与锁孔强化：
露舌设计：舌片突出外壳 0.3mm，确保与 TYPE C 公头插拔时接触充分，避免因沉板过薄导致接触不良；舌片采用加强筋结构（厚度 0.2mm），抗弯折强度达 5N。
带锁孔：外壳两侧各设 1 个 M1.2 锁孔（孔径 1.2mm，深度 1.5mm），可通过螺丝与设备外壳固定，抗拔力提升至≥8N（较无锁孔款增强 60%），耐振动性能满足 IEC 60068-2-6 标准（10Hz~2000Hz，10g 加速度）。
整体长度控制在 7.8mm，横向占用空间精简，兼容高密度 PCB 布局，适配多元件密集的微型设备。
核心性能与协议支持
全功能 24PIN 配置：涵盖 4 对高速差分线（TX/RX）、CC/SBU 通信线、VBUS/VCONN 供电线，支持：
数据传输：USB4.0（最高 40Gbps）、兼容 USB3.2 Gen2x2（20Gbps）、USB2.0（480Mbps），满足微型存储设备、AR 眼镜的高速数据同步需求；
视频传输：DisplayPort Alt Mode，支持 4K@30Hz 视频输出（适配便携医疗显示器）；
供电：PD 3.0 协议，最高支持 20V/2.25A（45W）快充，覆盖智能穿戴、小型医疗设备的供电需求。
耐用性保障：信号端子采用高纯度铍铜（C17200），镀金层厚度≥2μm，接触阻抗≤30mΩ，插拔寿命≥8000 次；舌片表面覆盖 0.01mm 厚硬化镀层（硬度≥3H），耐磨损性能提升 30%。
工艺与材质特性
高精度材料：
端子：0.12mm 厚铍铜带，通过精密冲压成型，弹性臂公差 ±0.01mm，确保接触稳定性；
外壳：0.1mm 厚 SUS304 不锈钢，激光切割成型，表面镀镍（厚度 5μm），抗腐蚀且增强屏蔽；
绝缘基座：LCP 黑胶（玻璃纤维增强 20%），耐温≥260℃（适配回流焊），阻燃等级 UL94 V-0。
精密制造工艺：
端子与基座采用 “注塑包胶” 一体化工艺，避免组装间隙导致的信号干扰；
锁孔通过激光钻孔 + 二次攻丝加工，螺纹精度 6H，确保螺丝顺畅旋入且无滑牙；
沉板深度通过工装夹具校准，确保每台母座 CH 值误差≤±0.03mm，适配统一 PCB 开槽尺寸。
