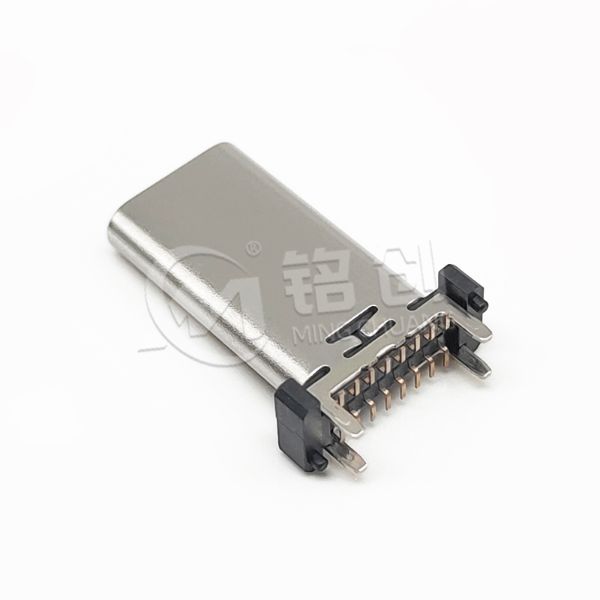

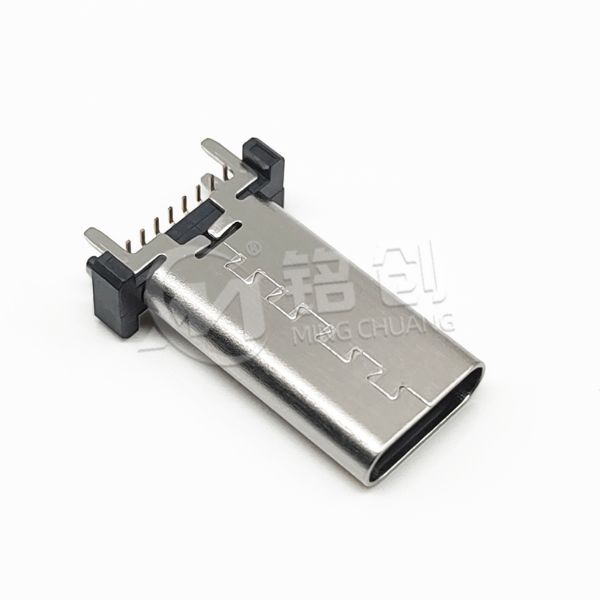

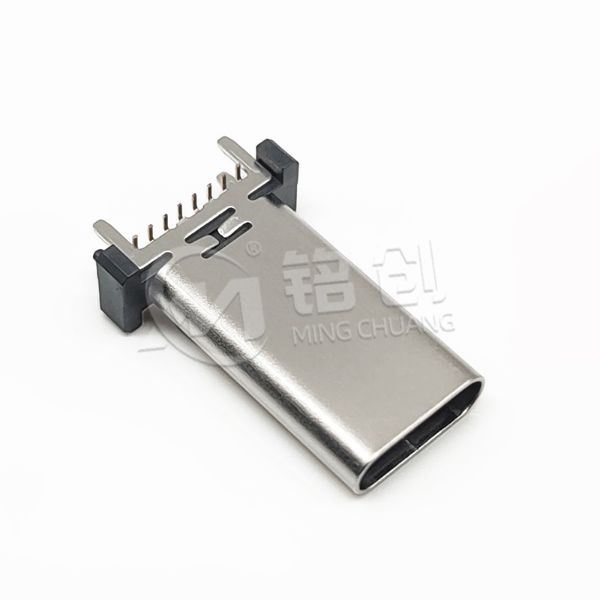

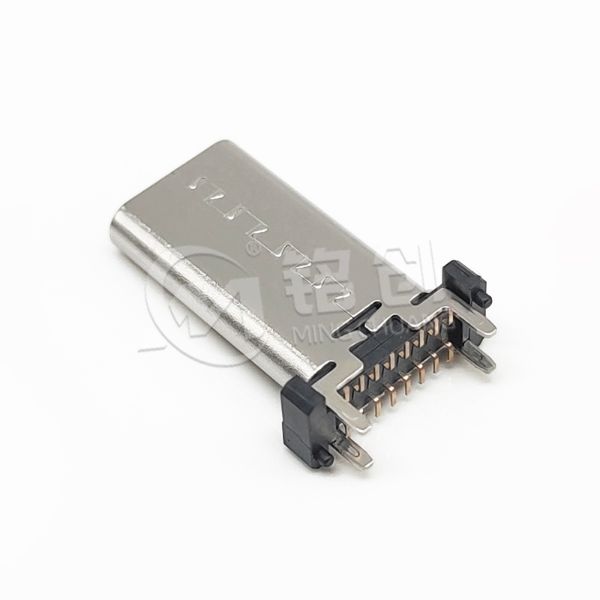

TYPE C母座16PIN 立贴 L=17.5 高导铜 镀金3U 外壳304 LCP 黑胶

该产品以 “高效传输、稳固安装、持久耐用” 为核心设计理念，从结构、材质、工艺全方位匹配中高端电子设备的严苛需求。结构设计上，采用垂直立贴（Vertical SMT）安装方式，相较于传统卧贴产品，可减少 50% 以上的 PCB 板平面占用面积，为设备内部其他元件（如电池、传感器模块）预留更多布局空间；17.5mm 的精准长度经过优化，适配智能音箱、工业控制器、大型充电宝等中大型设备的主板布局，无需修改设备外壳模具即可直接装配，降低客户适配成本。
材质性能方面，核心优势突出：引脚选用高导铜（纯度≥99.9%），导电率远超普通黄铜，信号传输损耗降低 20% 以上，搭配 3U（3 微英寸）镀金层，不仅接触阻抗稳定控制在≤25mΩ，确保电流与信号传输顺畅，还能有效抵御潮湿、氧化环境的侵蚀，延长产品使用寿命；外壳采用 304 不锈钢材质，经过精密冲压成型，表面电解抛光处理，抗盐雾测试可达 72 小时以上，具备优异的抗腐蚀性与机械强度，同时形成全包裹式电磁屏蔽结构，屏蔽效能≥55dB（1GHz 频段），有效减少外界电磁干扰，保障信号传输稳定性；基座与黑胶部件选用 LCP（液晶聚合物）材质，耐高温性能优异，可承受 260℃以上回流焊温度，完全适配自动化 SMT 生产线，且阻燃等级达 UL94 V-0，长期使用不易发黄、开裂，机械稳定性强。
工艺与适配性上，产品采用成熟的自动化生产流程，引脚共面度控制在 ±0.05mm 以内，贴装良率稳定在 99.7% 以上，兼容主流 SMT 贴装设备，无需调整核心参数即可批量生产；16PIN 引脚科学分配电源（VCC、GND）、信号（D+、D-、TX/RX）通道，支持 USB 2.0（480Mbps）、USB 3.2 Gen1（5Gbps）数据传输与 PD 3.0（最高 20V/3A，60W）快充协议，满足智能家电数据同步、工业模块信号传输、数码配件快充等多场景需求；同时兼容 TYPE C 接口天生的正反盲插特性，提升用户使用便捷性，避免因误插导致的设备损坏。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

接口与传输标准合规：完全符合 USB Implementers Forum（USB-IF）发布的 USB 3.2 Gen1、USB 2.0 及 PD 3.0 规范，通过 USB-IF 兼容性权威测试，确保与各类 TYPE C 公头、快充适配器、数码设备的高度匹配性，传输速率、信号时序、供电稳定性均达到标准要求，有效避免因协议不兼容导致的充电中断、数据传输卡顿、设备无法识别等问题，满足消费类电子与工业辅助设备的使用需求。
环保合规：全面符合欧盟 RoHS 3.0（2015/863/EU）指令及中国 GB/T 26572-2011《电子电气产品中限用物质的限量要求》，严格限制铅（Pb）、汞（Hg）、镉（Cd）、六价铬（Cr6+）等 10 项有害物质的含量。高导铜、304 不锈钢、LCP 黑胶等所有原材料均经过 SGS、TUV 等第三方权威检测机构的环保认证，可随时提供合规检测报告，适配欧盟、北美、日本等环保要求严格的市场，无市场准入障碍。
电气安全合规：符合 IEC 62368-1《音视频、信息技术和通信技术设备 第 1 部分：安全要求》，电气性能指标全面达标 —— 绝缘电阻≥1000MΩ（500V DC），耐电压≥500V AC（1 分钟无击穿、无飞弧现象），有效防范短路、漏电等安全风险，保障设备与用户的使用安全；同时满足美国 FCC Part 15 B 类电磁兼容（EMC）标准，信号传输过程中的电磁辐射量≤54dBμV/m（30MHz~1GHz 频段），避免对周边电子元件（如设备中的蓝牙模块、控制芯片）造成干扰，确保设备稳定运行。
生产与质量合规：生产过程严格遵循 ISO 9001 质量管理体系，建立 “原材料 - 生产 - 成品” 全流程闭环管控机制。原材料采购环节需供应商提供完整的合格证明，重点检测高导铜的导电率、镀金层厚度、304 不锈钢的抗腐蚀性；生产过程中每 1 小时进行一次抽样检测，涵盖尺寸精度、导通性、外观完整性等关键指标；成品需 100% 通过电气性能测试与外观检查，不合格率严格控制在 0.1% 以下。可根据客户需求提供批次性质量检测报告，确保每一批次产品的性能一致性与质量稳定性。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

存储与运输注意事项：产品需存储在温度 - 5℃~35℃、相对湿度 25%~55% 的干燥、清洁环境中，避免存放在高温高湿（如靠近水源、加湿器）、阳光直射或有粉尘、腐蚀性气体（如硫化氢、氯气、焊锡烟雾）的场所，防止高导铜镀金层氧化生锈、304 不锈钢外壳腐蚀、LCP 黑胶基座老化开裂；运输时需使用防静电包装（防静电屏蔽袋 + 防静电周转箱），包装内放置防潮剂，外部清晰标注 “防静电”“轻拿轻放”“防潮” 标识，避免暴力搬运导致母座外壳变形、引脚弯曲；包装打开后，未使用的产品需在 24 小时内重新密封存储，禁止长时间暴露在空气中，防止引脚镀层氧化或沾染粉尘，影响导电性能与后续贴装效果。
安装操作注意事项：安装前需确认 PCB 板焊盘尺寸与母座立贴引脚匹配，焊盘误差需控制在≤±0.05mm，严格参照产品规格书调整焊盘布局，避免焊盘过大导致连焊、过小导致虚焊；采用 SMT 贴装时，需严格控制回流焊温度曲线：预热段 90℃~120℃（持续 60~90 秒），峰值段 250℃~260℃（持续时间≤8 秒），冷却段≤50℃，过高温度或过长高温持续时间会导致 LCP 黑胶基座软化变形、引脚与外壳分离，破坏产品结构稳定性；贴装后需通过 AOI（自动光学检测）或高倍放大镜进行全面检查，确认母座无倾斜（倾斜角度≤1°）、引脚无偏移、无虚焊 / 连焊等缺陷，若发现异常需使用专业工具（如热风枪）进行返修，禁止带缺陷产品进入下一道工序。
使用与维护注意事项：使用时输入电流不得超过 3A 额定值，禁止接入超过 3A 的电源适配器（如 65W 快充头），避免长期过载导致高导铜引脚过热烧毁、LCP 黑胶基座融化；插拔 TYPE C 公头时需垂直、平稳操作，禁止倾斜、旋转或用力拉扯，虽然 304 外壳增强了结构强度，但过度受力仍可能导致引脚磨损或外壳变形，建议插拔寿命控制在 10000 次以内；定期检查母座接口内部是否有灰尘、异物，若有可使用干燥软毛刷轻轻清理，禁止用金属工具（如镊子、针）伸入接口内部，防止划伤高导铜镀金层或损坏引脚；设备维修时需先断开电源，再使用专业工具拆卸 PCB 板，禁止直接掰动母座，避免引脚断裂或母座与 PCB 板分离。
其他禁忌事项：禁止私自改装产品结构（如剪短引脚长度、更换外壳材质、打磨镀金层），改装会破坏产品的电气性能与结构稳定性，可能引发设备短路、充电异常、数据传输中断等问题，甚至导致安全隐患；禁止将母座用于超出设计范围的场景（如工业强电设备、高温环境设备、水下设备），此类特殊场景需选用专用防护等级（如 IP67/IP68）或耐高温的 TYPE C 母座；若发现母座出现外壳开裂、引脚弯曲、镀金层脱落或接触不良（如设备无法充电、数据传输卡顿）等问题，需立即更换新母座，禁止继续使用损坏产品，避免引发设备主板烧毁等更大故障。
