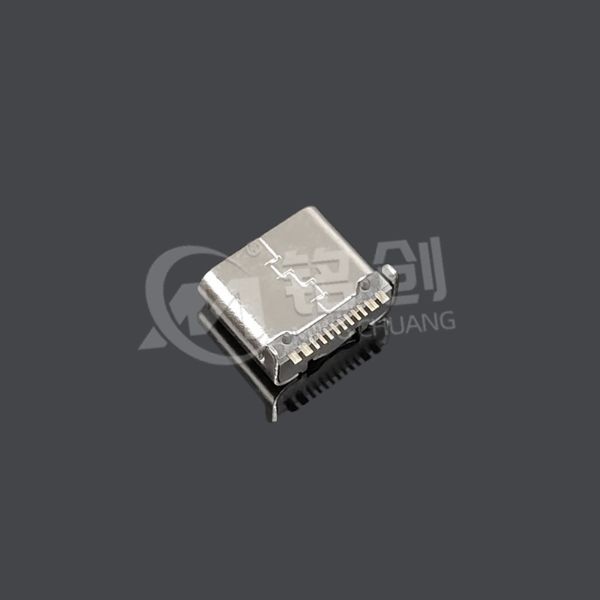

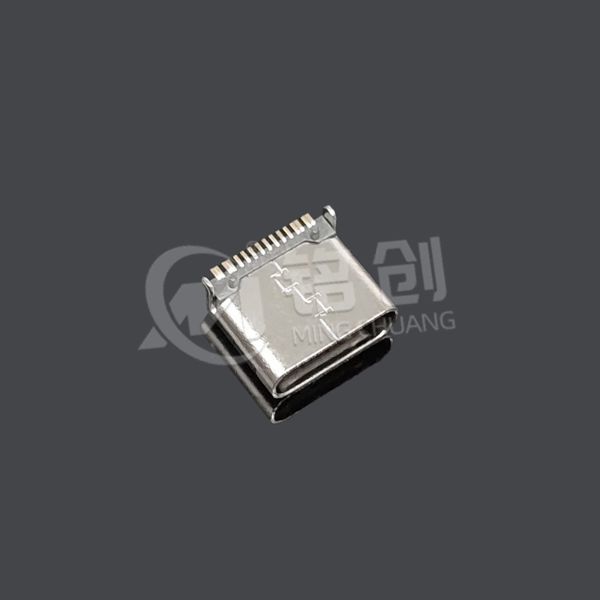

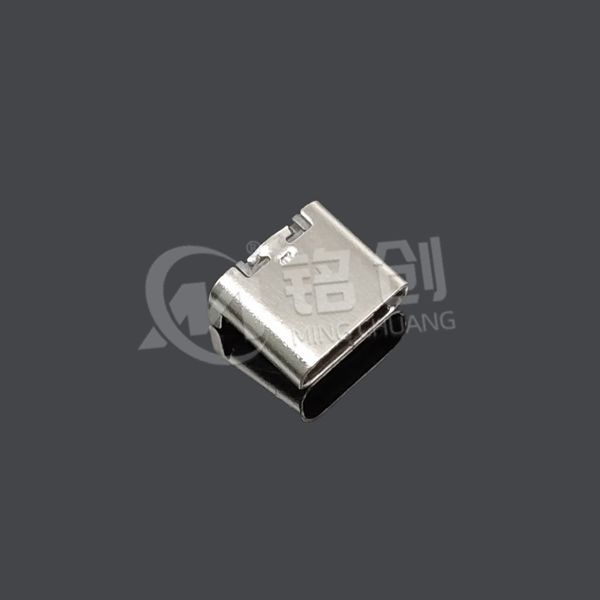

1. 结构设计采用板上后两脚插板架构，插板引脚间距与 PCB 板标准孔位精准匹配，SMT 贴片安装无需额外支架，显著提升焊接稳定性与空间利用率。长度 7.35mm 的短体设计，较传统母座节省 30% 安装空间，适配超薄笔记本、迷你充电宝等紧凑设备内部布局。外壳采用 SUS304 不锈钢材质，经三次注塑工艺成型，外壳与塑胶组件缝隙≤0.3mm，抗冲击性能较普通一模产品提升 2 倍。2. 性能表现16 个镀金触点（镀金厚度≥0.5μm）降低接触电阻，支持 USB 3.1 Gen2 协议，数据传输速率可达 10Gbps，满足高清视频传输需求。额定电流 5A，配合内置限流保护设计，可适配 100W 以内快充场景，兼容手机、平板电脑等设备的快速供电。经测试插拔寿命超 10000 次，在 - 40℃~85℃温度范围内稳定工作，适应工业设备与户外场景的严苛环境。3. 适配特性兼容市面主流 Type-C 公头，支持正反盲插功能，提升用户操作便捷性。SMT 焊接工艺适配自动化生产线，引脚焊接强度经 20N 拉力测试无脱落，适合批量生产场景。可与移动电源、充电器、电子烟、电子玩具等设备的电路系统无缝对接，实现充电与数据传输一体化功能。服务热线: 13534027279邮箱: mckj998@163.com地址: 广东省东莞市大岭山镇
接口标准认证：符合 USB-IF 组织制定的 Type-C 接口规范，通过 USB 3.1 Gen2 协议兼容性测试，确保与各类 Type-C 设备互联互通。电气安全认证：通过 UL 60950-1 电气安全测试，绝缘电阻≥1000MΩ，耐电压 1000V AC/1min 无击穿，避免漏电风险。环保合规要求：满足欧盟 RoHS 2.0 指令（2011/65/EU），铅、汞等有害物质含量低于 0.1%；符合 REACH 法规 197 项高关注物质（SVHC）限值要求，可出口欧美市场。生产体系认证：生产流程符合 IATF 16949 汽车电子质量标准，每批次产品均通过气密性、插拔力、耐温性三项出厂检测，提供完整质检报告。服务热线: 13534027279邮箱: mckj998@163.com地址: 广东省东莞市大岭山镇
1. 安装规范SMT 贴片时需控制焊接温度在 260℃±5℃，焊接时间≤3 秒，避免高温导致塑胶基座变形。焊接前需清洁 PCB 板焊盘，去除氧化层与油污，确保引脚与焊盘完全贴合，防止虚焊引发的电流不稳。安装后 24 小时内避免插拔操作，待焊锡完全固化，提升连接可靠性。2. 使用限制严禁超出 5A 额定电流使用，长期过载会导致触点发热氧化，缩短使用寿命。避免在潮湿环境（相对湿度＞85%）或腐蚀性气体环境中使用，建议搭配防水外壳用于户外设备。插拔时需沿水平方向施力，禁止倾斜拉扯公头，防止插板引脚断裂或触点偏移。3. 存储条件产品需存放于干燥通风仓库，环境温度控制在 - 10℃~40℃，相对湿度≤60%，远离阳光直射与有机溶剂。未使用产品需保持原包装密封，开封后 48 小时内完成焊接，避免引脚氧化影响导电性。4. 维护提示定期用干燥棉签清洁触点表面污渍，禁止使用酒精等腐蚀性清洁剂。若出现接触不良，需检查触点是否氧化或引脚松动，非专业人员禁止自行拆解，建议联系厂家更换组件。服务热线: 13534027279邮箱: mckj998@163.com地址: 广东省东莞市大岭山镇
