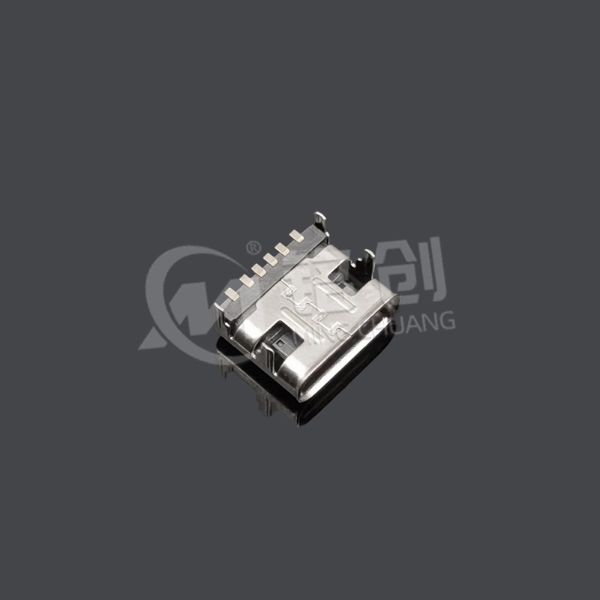

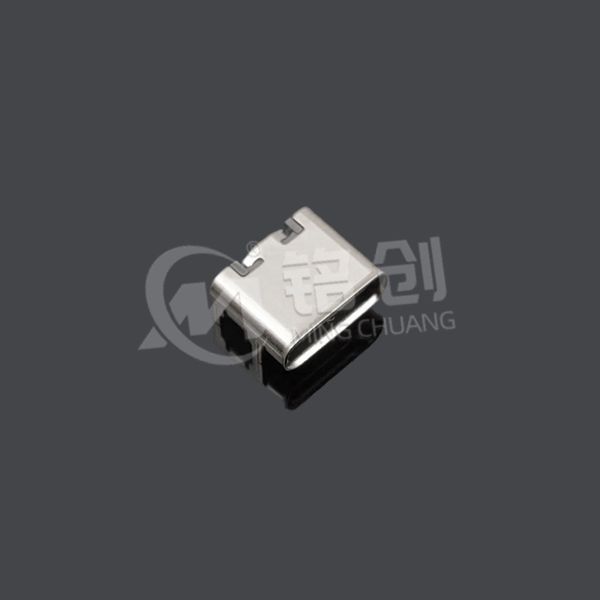

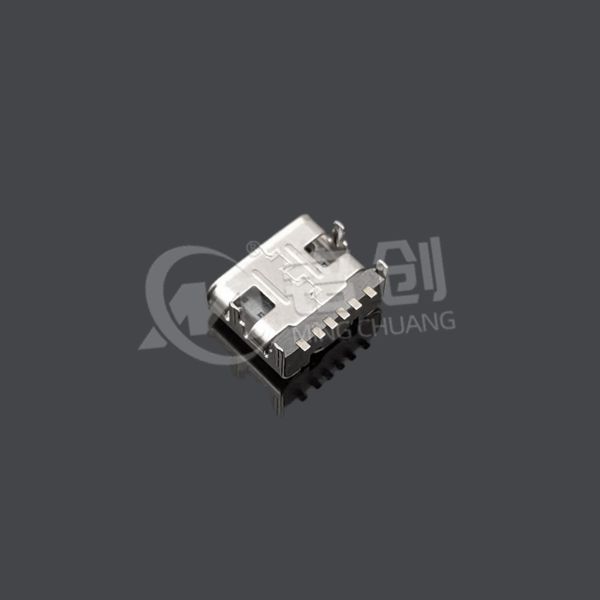

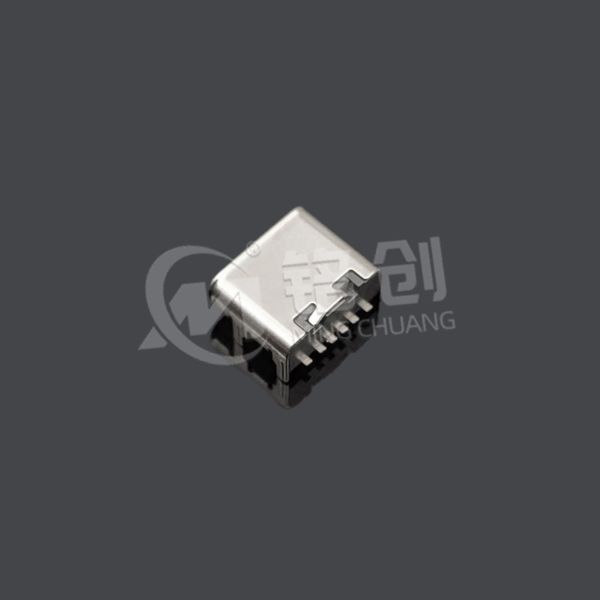

TYPE C母座6PIN 板上四脚插板SMT L=6.8 卷边无弹 带钢片 2.0新款

结构设计亮点
四脚插板 + 带钢片组合：在 6PIN 主引脚基础上增设四根定位插板，插入 PCB 板后抗拔力较普通款提升 40%，减少插拔或震动导致的脱落；内置钢片增强结构刚性，同时降低电磁干扰，保障信号稳定。
卷边外壳防护：外壳边缘卷边处理，既能阻挡灰尘、碎屑进入内部，又能减少插拔时对公头的磨损，延长接口使用寿命，适配多频次插拔场景。
精准尺寸适配：L=6.8mm 长度满足多数中小型设备的横向空间需求，板上安装方式不占用过多 PCB 板立体空间，兼容多元件密集的主板布局。
核心性能表现
遵循 USB 2.0 标准，6PIN 引脚合理分配电源与信号通道，传输速率稳定达 480Mbps，满足小型设备低速数据传输（如传感器数据上传、固件更新）需求。
额定电流支持 3A，可适配 5V/3A 常规快充方案，覆盖小型家电、数码配件等设备的供电需求，引脚采用高纯度镀锡工艺，镀层厚度≥8μin，导电性与抗氧化性优异，接触阻抗≤50mΩ，避免发热问题。
无弹结构在简化内部构造、降低生产成本的同时，保持稳定接触性能，适配对成本敏感的批量生产场景。
工艺与适配优势
外壳选用耐高温 PBT 塑胶材料，可承受 240℃~260℃回流焊温度，完美兼容主流 SMT 自动化生产线，贴装精度误差≤±0.08mm，无需调整设备参数即可批量生产。
作为 2.0 新款，优化钢片与外壳的衔接工艺，避免贴装或使用时钢片松动；引脚与插板的公差控制在 ±0.05mm 内，确保与 PCB 板焊盘精准匹配，降低虚焊、连焊风险。
兼容 TYPE C 接口正反盲插特性，无需区分插拔方向，提升用户使用便捷性，同时可直接替换同规格旧款母座，无需修改主板设计，降低客户升级成本。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

接口与传输标准合规
完全符合 USB Implementers Forum（USB-IF）发布的 USB 2.0 规范，通过 USB 2.0 兼容性测试，确保与各类 USB 2.0 TYPE C 公头、设备的匹配性。传输速率、信号时序、供电稳定性均达到标准要求，避免因协议不兼容导致的充电中断、数据传输卡顿等问题，满足消费类电子设备基础功能需求。
环保合规
全面符合欧盟 RoHS 2.0（2011/65/EU）指令及中国 GB/T 26572-2011《电子电气产品中限用物质的限量要求》，严格限制铅、汞、镉等 10 项有害物质含量。所有原材料（塑胶外壳、引脚金属、钢片）均经过第三方环保检测，可提供 SGS、TUV 等机构出具的 RoHS 合规报告，适配全球环保要求严格的市场。
电气安全合规
符合 IEC 62368-1《音视频、信息技术和通信技术设备 第 1 部分：安全要求》，电气性能指标全面达标。绝缘电阻≥100MΩ（500V DC），耐电压≥500V AC（1 分钟无击穿、无飞弧现象），有效防范短路、漏电风险；同时满足美国 FCC Part 15 B 类电磁兼容标准，电磁辐射量≤54dBμV/m（30MHz~1GHz 频段），避免干扰周边电子元件。
生产与质量合规
生产过程严格遵循 ISO 9001 质量管理体系，建立全流程管控机制。原材料需提供供应商合格证明，生产中每 1 小时抽样检测（含尺寸精度、钢片稳定性、导通性、外观），成品需 100% 通过电气性能测试与外观检查，不合格率控制在 0.1% 以下。可根据客户需求提供批次性质量检测报告，保障批量生产品质稳定。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

存储与运输注意事项
产品需存储在温度 - 5℃~35℃、相对湿度 25%~55% 的干燥清洁环境，避免高温高湿、阳光直射或接触粉尘、腐蚀性气体，防止引脚氧化、钢片生锈、塑胶外壳老化。
运输时采用防静电包装（屏蔽袋 + 周转箱），内置防潮剂，外贴 “防静电”“轻拿轻放” 标识，避免暴力搬运导致外壳破裂、插板弯曲、钢片脱落；包装打开后，未使用产品需 24 小时内重新密封。
安装操作注意事项
安装前确认 PCB 板焊盘尺寸与母座引脚、插板匹配，误差≤±0.05mm，避免焊盘不符导致安装倾斜；严格遵循 SMT 回流焊温度曲线，预热段 90℃~120℃（60~90 秒），峰值段 240℃~260℃（≤8 秒），防止高温导致外壳软化、钢片变形。
贴装后通过 AOI 检测或高倍放大镜检查，确认母座无倾斜、插板无偏移、无虚焊连焊，钢片与外壳衔接牢固，异常产品需专业工具返修，禁止带缺陷进入下道工序。
使用与维护注意事项
使用时输入电流不超过 3A 额定值，禁止接入过载电源适配器，避免引脚过热烧毁；插拔公头需垂直平稳操作，禁止倾斜、拉扯，卷边与钢片虽增强防护，但过度受力会导致损坏，建议插拔寿命控制在 5000 次以内。
定期清理母座接口及卷边缝隙的灰尘异物，使用干燥软毛刷清理，禁止用金属工具触碰引脚或钢片；设备维修前先断电，用专业工具拆卸 PCB 板，禁止直接掰动母座。
其他禁忌事项
禁止私自改装产品结构（如剪短插板、拆卸钢片、修剪卷边），改装会破坏电气性能与稳定性，引发设备故障；禁止用于工业强电、高温、水下等超出设计范围的场景，此类场景需选用专用防护等级连接器。
若发现母座外壳开裂、钢片松动、接触不良等问题，立即更换新母座，禁止继续使用损坏产品，避免引发更大设备故障。
